O que é Transponders (TPs) e Frequência de transmissão de sinal.
O transponder (abreviação
de Transmitter-responder) é um dispositivo de comunicação eletrônico
complementar de automação e cujo
objetivo é receber, amplificar e retransmitir um sinal (ou seja um repetidor de
sinal) em uma frequência diferente
ou transmitir de uma fonte uma mensagem pré-determinada em resposta à outra pré-definida

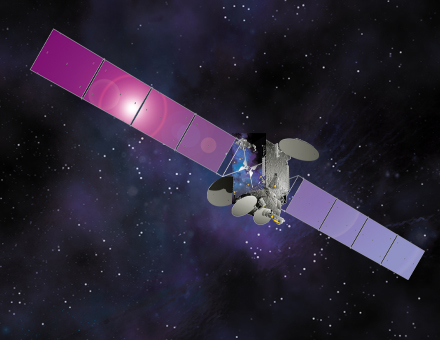

“de outra fonte”. Quando um satélite de alguma operadora é enviado para o
espaço, estes tem um prazo de validade e com uma quantidade de transponders
suficientes para funcionar naquele período especificado.
O transponder consiste num sistema integrado de receptores e
transmissores de sinais de rádio e televisão que operam em tempo integral e
conjuntamente. Os satélites podem possuir dezenas ou centenas de transponders e
cada transponder representa o par de um receptor e um transmissor de rádio. O
termo transponder é usado porque normalmente há muitos canais em operação ao
mesmo tempo e é necessário determinar-se qual deles se está a utilizar e por
sua vez, em que freqüência opera.
Cada transponder possui uma
freqüência de operação própria tanto para receber, como para transmitir os seus
sinais para as estações terrestres. A expressão para definir esta freqüência
está baseada no sentido de que a informação circula. Se o sinal segue da Terra
para o satélite, dizemos que esta freqüência é de subida, ou UpLink mas se o
sinal desce do satélite para uma estação terrestre, dizemos que ele é DownLink.
Como os sistemas de recepção e transmissão são integrados e mesmo que utilizem
as mesmas antenas, não significa que todos tenham que utilizar freqüências
idênticas. Se um satélite possui 100 transponders, tanto os canais de
transmissão e recepção dos seus 100 receptores e 100 transmissores podem operar
cada qual numa freqüência diferente Ou
seja poderão haver variações na numeração de um mesmo canal, tendo em vista o
endereço principal do conjunto das TPs,
ex: TP principal 11880 V 45500, poderá Tb ser transmitido o sinal na TP 11880 V
45504 (faz parte do conjunto da principal).
O sistema técnico propriamente dito
O satélite de telecomunicações possui diversas utilizações e para tal,
precisa de trabalhar com diversos sistemas de transponders. Mesmo que
conheçamos todas as "partes" do satélite, é importante conhecermos os
padrões de operação, as frequências e o uso delas.
Vamos então para um rápido vocabulário e tabela técnica:
RHC: significa sinal polarizado circular para a direita.
LHC: sinal polarizado e circular para a esquerda.
H : Polarização linear de sinal pelo vértice horizontal.
V: Polarização linear de sinal pelo vértice vertical.
Banda S: Padrão de transmissão com frequência de satélite mais baixa, utilizada normalmente para transmissão de sinais de rádio e telecomunicações via satélite.
Banda C: Banda utilizada para frequências mais altas e que são usadas para transmissão de sinais de televisão em território continental, as antenas teladas.
Banda Ku: Sistema que utiliza uma frequência de operação muito mais alta que as anteriores e oferece melhores resoluções. É o sistema mais interessante para trabalhar com sinais digitais e telecomunicações inter-continentais pelo baixo padrão de ruído e interferência, as antenas fechadas tipo a céu.
Banda Ka: Esta faixa é utilizada normalmente para transmissão de dados em altíssima velocidade, bem como sinais de áudio e às vezes, vídeo, para grandes cadeias de rádio e televisão que por ventura utilizem mais de um satélite para transmissão.
RHC: significa sinal polarizado circular para a direita.
LHC: sinal polarizado e circular para a esquerda.
H : Polarização linear de sinal pelo vértice horizontal.
V: Polarização linear de sinal pelo vértice vertical.
Banda S: Padrão de transmissão com frequência de satélite mais baixa, utilizada normalmente para transmissão de sinais de rádio e telecomunicações via satélite.
Banda C: Banda utilizada para frequências mais altas e que são usadas para transmissão de sinais de televisão em território continental, as antenas teladas.
Banda Ku: Sistema que utiliza uma frequência de operação muito mais alta que as anteriores e oferece melhores resoluções. É o sistema mais interessante para trabalhar com sinais digitais e telecomunicações inter-continentais pelo baixo padrão de ruído e interferência, as antenas fechadas tipo a céu.
Banda Ka: Esta faixa é utilizada normalmente para transmissão de dados em altíssima velocidade, bem como sinais de áudio e às vezes, vídeo, para grandes cadeias de rádio e televisão que por ventura utilizem mais de um satélite para transmissão.
Faixas de Freqüência
Para uma determida faixa de
frequência (chamada Banda de freqüência)
e é necessário um tipo especifico de antena e LNBF para receber o sinal.
- Banda L – 1,5 a 2,5 GHz
- Banda C – 4,0 a 6,0 GHz
- Banda Ku – 11,0 a 14,0 GHz
- Banda Ka – 20,0 a 30,0 GHz
INCLINAÇÃO DO LNB:
Alguns LNBfs possuem marcações na parte superior para facilitar na utilização dos cálculos para apontamento. Olhando de frente para a antena, nos números negativos o LNB fica apontado para direita e nos números positivos para esquerda
Alguns LNBfs possuem marcações na parte superior para facilitar na utilização dos cálculos para apontamento. Olhando de frente para a antena, nos números negativos o LNB fica apontado para direita e nos números positivos para esquerda
